Resumidamente, as redes de GLP são compostas pelo local de armazenagem de gás, tubulações, medidores e pontos de consumo. Quando o volume total de gás armazenado for de até 90kg, este será chamado de abrigo de gás. Já quando o total for superior à 90kg passa a chamar-se de central de gás. Entre outras coisas, a central se diferencia do abrigo pela presença da caixa de controle e manobra. Saindo da central ou abrigo o gás flui pelas tubulações até chegar aos medidores, esses tem a função de registrar a quantidade de gás consumido por cada residência/apartamento. Após passar pelo medidor o gás prossegue para os pontos de consumo localizados no interior das unidade autônomas, esse pontos são dos mais variados: fogões, aquecedores, lareiras, churrasqueiras, etc.
Existem ainda espalhados ao longo da rede diversos dispositivos obrigatórios de segurança:
REGULADOR DE 1° ESTÁGIO
O regulador de 1° estágio é um dispositivo que visa reduzir a pressão do gás vindo dos botijões para no máximo 150 kPa (1,53 kgf/cm²). Após essa redução diz-se que o gás encontra-se na rede primária de distribuição. Esta redução é necessária uma vez que dentro dos botijões o gás alojado encontra-se sob altas pressões.
Nos dispositivos encontrados no mercado existem diversas características que devemos considerar na hora de adquirí-los:
– Bloqueio automático (OPSO): estes reguladores bloqueiam a passagem de gás de forma automática em caso de sobrepressão e contam com rearme para abertura manual;
– Manômetro integrado: reguladores com manômetro integrados permitem a leitura das pressões em tempo real e possuem indicação dos valores máximos.
– Vazão: cada modelo possui uma quantidade máxima de gás que consegue dar vazão. Os valores para GLP mais comumente encontrados são: 8,0kg/h, 60kg/h, 150kg/h e 200kg/h

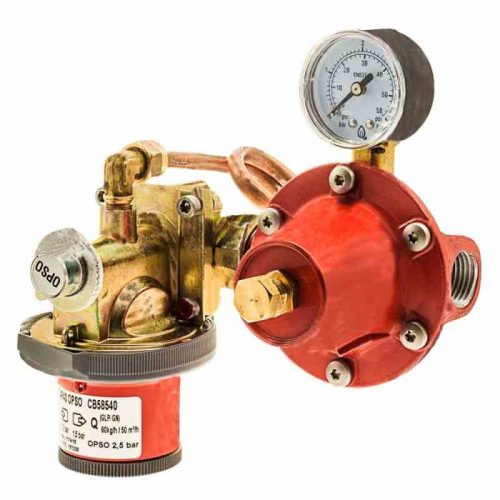

Regulador de 1° estágio do tipo OPSO.
REGULADORES DE 2° ESTÁGIO OU ESTÁGIO ÚNICO
Já esse regulador pode ser utilizado como o único regulador em caso de instalações individualizadas de pequeno porte ou ser instalado antes dos medidores de gás. Sua função é reduzir ainda mais a pressão do gás proveniente da rede primária para valores adequados ao funcionamento dos aparelhos de consumo. Diz-se que após esse regulador o gás entrará na rede secundária.
Assim como no caso dos reguladores de 1° estágio, para o de 2° também existem diversas características disponíveis nos modelos do mercado:
– Bloqueio automático (OPSO): estes reguladores bloqueiam a passagem de gás de forma automática em caso de sobrepressão e contam com rearme para abertura manual;
– Borboleta e registro: modelos que contam com borboleta são aqueles destinados para conexões diretamente nos botijões (P13);
– Vazão: cada modelo possui uma quantidade máxima de gás que consegue dar vazão. Os valores para GLP mais comumente encontrados são: 1,0kg/h, 4,0kg/h, 7,0kg/h, 10kg/h e 15kg/h.

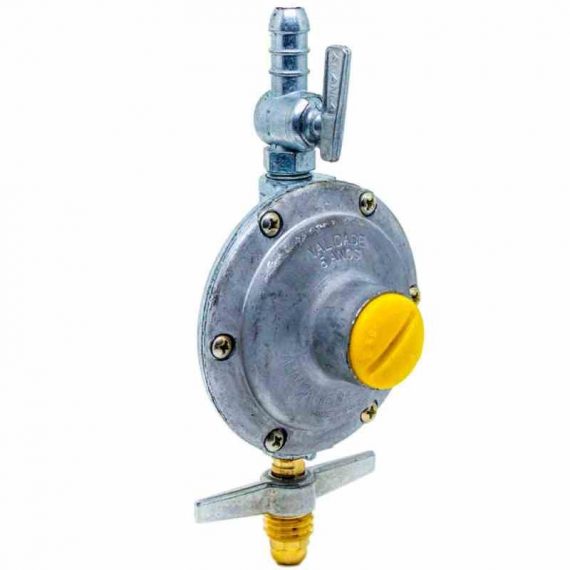

Regulador de 2° estágio com registro e borboleta (Fonte: Consigás Peças).
MEDIDORES DE GÁS
Os medidores de gás permitem que uma única central de gás alimente diversas unidades consumidoras. Seu princípio de funcionamento consiste em um sistema de canais comunicantes entre as quatro câmaras que, enquanto se enchem, movimentam os diafragmas que coordenam a carga e descarga do sistema, acionando a válvula rotativa que movimenta o sistema de integração. Os modelos existentes no mercado devem ser escolhidos de acordo com as vazões de gás necessárias.

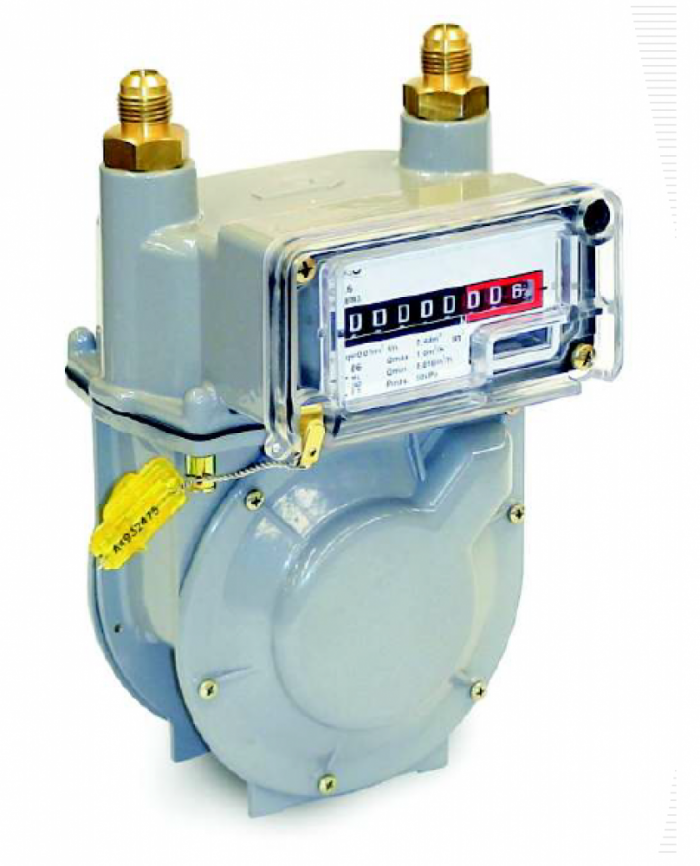

Medidor de gás (Fonte: LAO Indústria)
ESCOLHER MEDIDORES CORRETAMENTE
Em primeiro lugar, procure SEMPRE um profissional qualificado para o correto dimensionamento e especificação do medidor que atenderá as suas necessidades. Se você quiser ter uma ideia preliminar do medidor que você possivelmente usará, deve seguir os passos a seguir:
1 – Levantamento do total consumido em kcal: identifique todos os pontos de consumo de GLP presentes na unidade consumidora e compute o total consumido em kcal. Você pode obter essa informação com os fabricantes dos aparelhos (aquecedores, fogões, cooktops, etc.). Segue uma planilha com alguns valores de referência:
| POTÊNCIA DE APARELHOS COMUNS (GLP EM KCAL/MIN) | |
|---|---|
| Fogão 4 bocas com forno | 117,0 |
| Fogão 4 bocas sem forno (cooktop) | 84,0 |
| Fogão 6 bocas com forno | 184,0 |
| Fogão 6 bocas sem forno (cooktop) | 134,0 |
| Fogão 4 bocas (semi-industrial) | 234,0 |
| Fogão 6 bocas (semi-industrial) | 270,0 |
| Chapa | 89,0 |
| Forno industrial | 69,0 |
| Lareira (infravermelho) | 87,0 |
| Lareira (labaredas) | 122,0 |
| Churrasqueira (5 queimadores) | 140,0 |
| Churrasqueira (4 queimadores) | 112,0 |
| Churrasqueira (3 queimadores) | 85,0 |
| Churrasqueira (2 queimadores) | 56,0 |
| Aquecedor 6,5 litros | 162,1 |
| Aquecedor 12 litros | 283,2 |
| Aquecedor 15 litros | 356,9 |
| Aquecedor 20 litros | 475,0 |
| Aquecedor 22,5 litros | 514,6 |
| Aquecedor 30 litros | 709,5 |
| Aquecedor 42 litros | 966,1 |
2 – Transformação de kcal para m³/h: os medidores de gás são medidos apresentando suas vazões máximas em m³/h. Para isso, multiplique o total em kcal por 0,002087. Exemplo:
Total em kcal = 2560 kcal x 0,002087 = 5,34 m³/h
3 – Escolha dos medidores: os modelos disponíveis no mercado são separados por suas vazões máximas, a LAO Indústria possui diversos dispositivos, escolha aquele que possuir o valor superior mais próximo ao do seu consumo total:
| MEDIDORES - LAO | |||
|---|---|---|---|
| Linha | Modelo | Vazão máxima GLP (m³/h) | Vazão mínima GLP (m³/h) |
| Residencial | G 0,6 | 0,8 | 0,016 |
| Residencial | G 1,0 | 1,4 | 0,0016 |
| Residencial | G 1,6 | 2,0 | 0,016 |
| Residencial | G 2,5 | 3,2 | 0,025 |
| Residencial | G 4,0 | 4,8 | 0,040 |
| Comercial | G 6,0 | 8,0 | 0,060 |
| Industrial | G 10 | 13,0 | 0,100 |
| Industrial | G 16 | 20,0 | 0,160 |
OUTROS DISPOSITIVOS
Registro de corte: esse devem ser instalados no interior dos abrigos de gás, na caixa de controle e manobra, junto dos pontos de consumo de gás e antes das válvulas de 2° estágio, no interior dos abrigos dos medidores. Existem ainda, edificações que devem contar com registros de corte geral do gás em local de fácil acesso. Os modelos a serem instalados devem ser sempre registros de esfera e corte rápido.

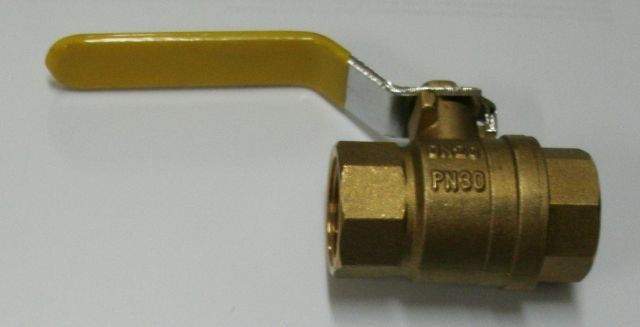

Válvula de esfera (registro de corte rápido)

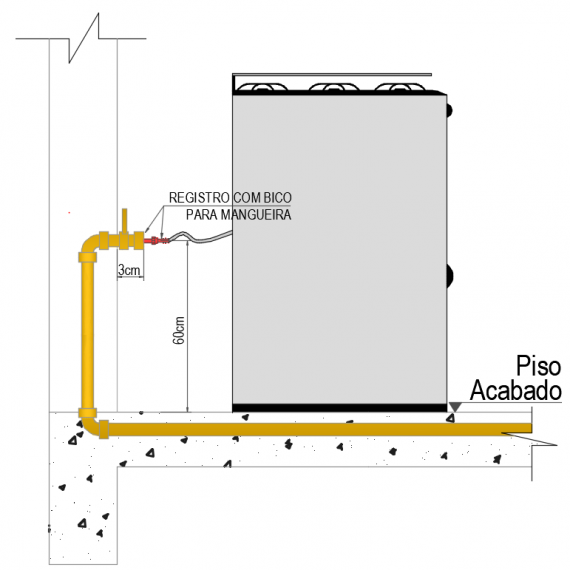

Instalação de registros de corte próxima aos pontos de consumo (Fonte: GSD Engenharia).
Válvula de bloqueio por excesso de fluxo: mais um dispositivo de segurança que impede a passagem excessiva de gás caso alguma das válvulas anteriores venha a falhar. Por lei ela deve ser instalada após o regulador de 2° estágio e antes do medidor de gás. Seu sistema de mola mantém a válvula aberta para a passagem do fluxo de gás. No caso de uma ruptura no tubo de polietileno ligado a válvula, o aumento do fluxo de gás gera uma força maior que a exercida pelo conjunto da mola e faz com que o sistema se bloqueie imediatamente.
Um abrigo de gás, de acordo com a norma estadual de incêndio terá a seguinte aparência:

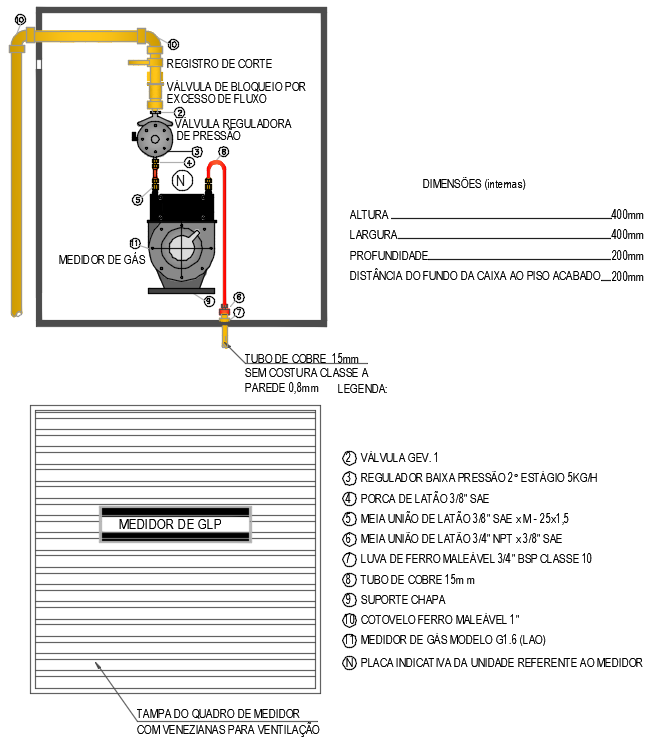

Abrigo com 1 medidor de gás e demais dispositivos de segurança (Fonte: GSD Engenharia)
